35kv箱式變壓器
作者：變壓器廠 日期：2025-04-30 人氣：73

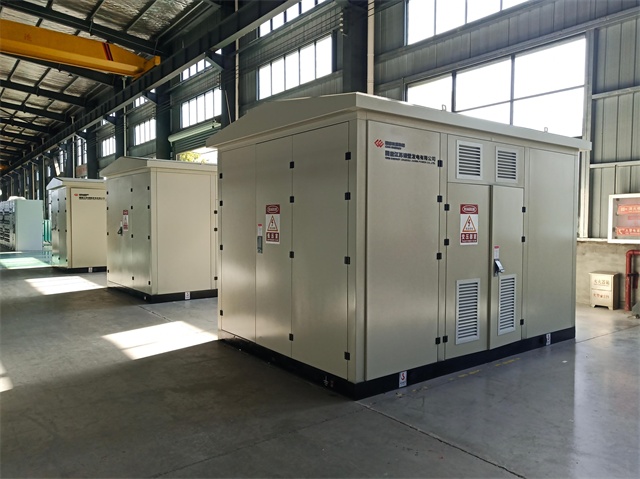

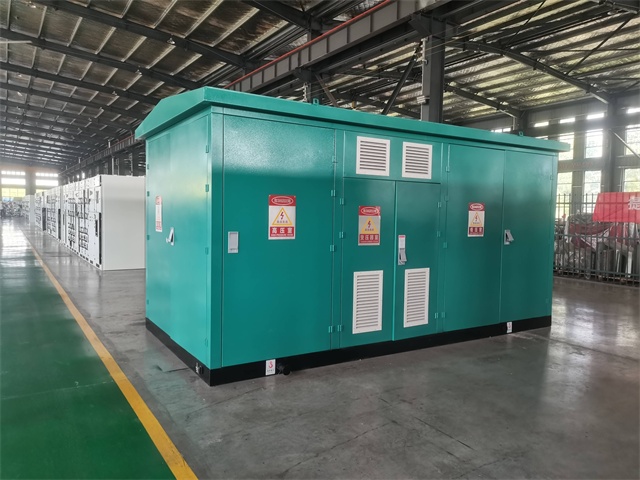

35kV箱式變壓器（預裝式變電站）解析
35kV箱式變壓器是一種集成高壓開關設備、變壓器和低壓配電裝置于一體的模塊化戶外配電裝置，廣泛應用于工業園區、商業中心、新能源電站及偏遠地區供電場景。以下從結構、性能、應用及選型維度展開分析：
一、核心結構組成
-
高壓室（35kV側）
- 配置：真空斷路器、負荷開關、熔斷器、避雷器、電壓/電流互感器。
- 功能：實現進線保護、計量及分段控制，支持環網供電或終端供電模式。
-
變壓器室
- 核心設備：油浸式或干式變壓器（容量范圍200kVA~16000kVA）。
-
防護設計：

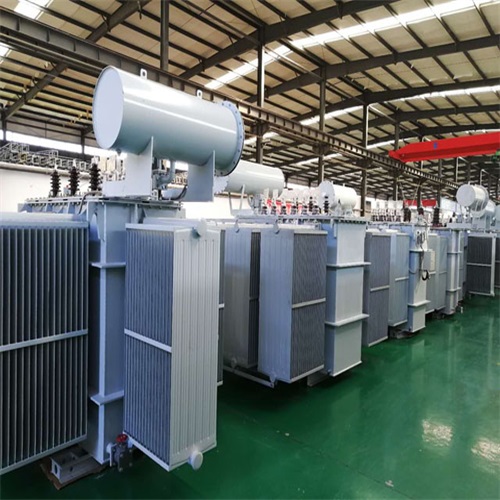

- 油浸式：配備儲油柜、油位計、壓力釋放閥，油箱采用波紋片或散熱器強化散熱。
- 干式：環氧樹脂澆注或Nomex絕緣，防護等級達IP23以上。
-
低壓室（0.4kV側）
- 配置：框架斷路器、電容補償柜、電能表計、出線端子。
- 功能：完成電能分配、無功補償（功率因數≥0.95）及用電計量。
-
外殼系統
- 材質：鍍鋅鋼板、不銹鋼或GRC復合材料，防腐等級達C4級（耐鹽霧720h）。
- 防護等級：IP54（防塵、防濺水），頂部設雙層防雨檐，底部帶通風百葉。
二、關鍵技術參數
| 參數 | 典型值 | 備注 |
|---|---|---|
| 額定電壓 | 35kV/0.4kV | 適配中壓配電網 |
| 額定容量 | 500kVA~16000kVA | 根據負載需求選型 |
| 短路阻抗 | 6%~8% | 影響故障電流限制能力 |
| 防護等級 | IP54（可選IP65） | 高濕/沿海環境建議IP65 |
| 噪音水平 | ≤65dB（1米處） | 干式變壓器更靜音 |
| 溫升限值 | 繞組≤65K，油面≤55K | 符合GB 1094.2標準 |
| 抗震等級 | 8度（0.2g） | 地震活躍區需強化結構 |
三、典型應用場景
-
工業領域
- 場景：鋼鐵廠、石化基地、大型數據中心。
- 需求：高可靠性供電，支持雙回路進線，配置備自投裝置（ATS）。
-
商業綜合體
- 場景：購物中心、寫字樓群、會展中心。
- 需求：緊湊型設計節省用地，集成智能電表實現分戶計量。
-
新能源并網
- 場景：光伏電站、風電場、儲能電站。
- 需求：配置防雷模塊及諧波治理裝置，適應分布式電源接入。
-
臨時用電
- 場景：建筑工地、礦山開采、應急搶險。
- 需求：移動式箱變（帶拖車底盤），快速部署，支持柴油發電機并機。
四、與傳統變電站對比
| 特性 | 35kV箱式變壓器 | 傳統土建變電站 |
|---|---|---|
| 占地面積 | 減少60%以上 | 需獨立高壓室、變壓器室 |
| 安裝周期 | 1-3天（預裝式） | 2-3個月（土建+調試） |
| 投資成本 | 低20%~30% | 高（含土建費用） |
| 環境適應性 | 防護等級高，適應惡劣氣候 | 需額外建設防護設施 |
| 擴展性 | 可增容/更換模塊 | 需整體改造 |
五、選型關鍵要素
-
負載特性
- 沖擊負載：如電機啟動，需選大容量變壓器（1.2倍過載能力）。
- 諧波含量：非線性負載占比>30%時，需配置有源濾波器（APF）。
-
環境條件
- 高海拔：>1000m地區需降容使用，或選用加強絕緣型。
- 高濕度：配置溫濕度控制器及自動除濕裝置。
- 腐蝕環境：外殼采用316L不銹鋼或噴涂防腐涂層。
-
智能需求
- 監控功能：是否需集成物聯網模塊（遙測、遙信、遙控）。
- 通信協議：支持IEC 61850、Modbus等規約，對接智能電網。
-
運維便利性
- 模塊化設計：高壓/低壓室可獨立抽出，縮短維修時間。
- 門鎖系統：五防聯鎖（防誤操作），電磁鎖+機械鎖雙重保護。
六、發展趨勢
- 緊湊化設計：采用氣體絕緣（GIS）技術，體積縮小40%。
- 新能源融合：集成儲能接口，支持光伏直連（DC/AC混合箱變）。
- 預制化程度：按模塊化設計，支持工廠預調試，現場“即插即用”。
- 環保升級：使用植物絕緣油（天然酯），生物降解率>98%。
總結：35kV箱式變壓器通過高度集成和智能設計，顯著降低了中壓配電系統的建設與運維成本，是現代化電網向小型化、智能化轉型的關鍵設備。選型時需綜合考量負載特性、環境適應性及智能需求，以實現全生命周期成本最優。
