礦用防爆型干式變壓器解析

礦用防爆型干式變壓器是專為煤礦、金屬礦山等爆炸性氣體環境設計的特種變壓器，采用隔爆外殼與干式絕緣技術，兼具防爆安全與高效運行特性。以下從結構、性能、應用及選型維度展開分析：

一、核心結構與技術特點

1. 防爆設計
   • 隔爆外殼：采用高強度鋼板焊接而成，耐壓≥1MPa，內部爆炸時不會引燃外部氣體（符合GB 3836.2）。
   • 法蘭接口：進出線口采用隔爆型電纜引入裝置，密封間隙≤0.1mm。
   • 泄壓裝置：頂部設防爆蓋，內部壓力異常時自動泄壓。

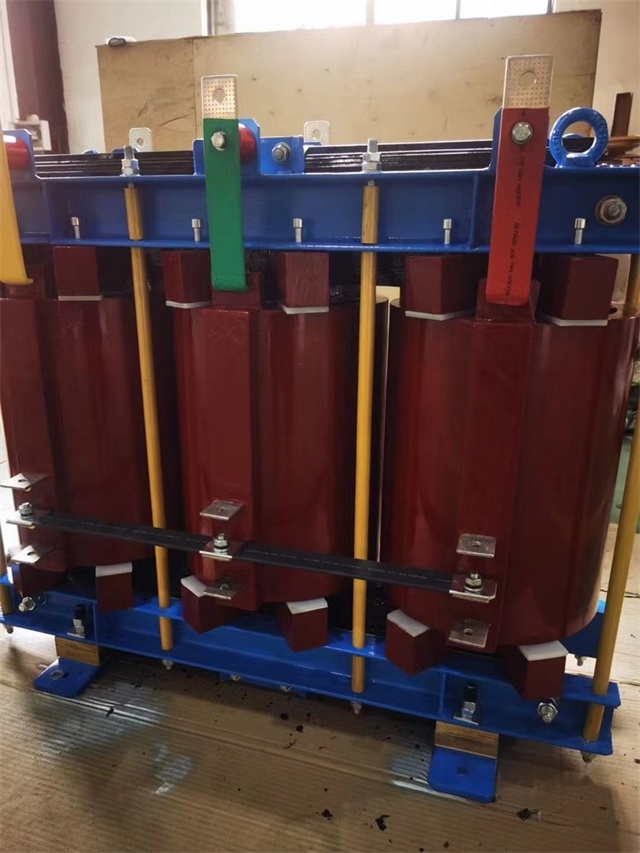

2. 干式絕緣系統
   • 絕緣材料：環氧樹脂澆注或Nomex?芳綸紙，耐溫等級達H級（180℃）。
   • 散熱結構：三維立體氣道設計，結合軸流風機強制風冷，溫升≤65K。
   • 防潮處理：真空壓力浸漬（VPI）工藝，適應95%RH高濕環境。
3. 電氣保護
   • 過載保護：配置溫度傳感器，超溫時跳閘并報警。
   • 短路保護：高壓側設熔斷器，低壓側配框架斷路器。
   • 漏電保護：集成選擇性漏電保護裝置（動作時間<100ms）。

二、關鍵技術參數

三、典型應用場景

1. 煤礦井下供電
   • 場景：綜采工作面、掘進巷道、水泵房。
   • 需求：防爆、防潮、抗沖擊，支持移動式供電（配軌道或液壓支架）。
2. 金屬礦山
   • 場景：地下采礦場、選礦廠。
   • 需求：耐腐蝕（硫化物環境），適配變頻器負載。
3. 化工礦山
   • 場景：鉀鹽礦、磷礦。
   • 需求：防爆+防腐，外殼噴涂聚脲涂層。
4. 應急電源
   • 場景：礦山救生艙、臨時避難硐室。
   • 需求：快速部署，支持UPS不間斷供電。

四、與傳統礦用變壓器的對比

五、選型關鍵要素

1. 負載特性
   • 沖擊負載：如采煤機啟動，需選大容量變壓器（1.2倍過載能力）。
   • 諧波含量：變頻器負載占比>30%時，需配置電抗器。
2. 環境條件
   • 高瓦斯礦井：必選ExdI Mb防爆等級。
   • 高濕環境：配置自動除濕裝置，外殼涂層耐鹽霧720h。
   • 腐蝕環境：采用316L不銹鋼外殼或噴涂氟碳漆。
3. 智能需求
   • 監控功能：集成物聯網模塊，監測溫度、電壓、漏電電流。
   • 通信協議：支持Modbus-TCP或Profibus，對接礦井綜合自動化系統。
4. 運維便利性
   • 模塊化設計：可插拔式繞組，縮短維修時間（MTTR<4小時）。
   • 門鎖系統：五防聯鎖（防誤操作），電磁鎖+機械鎖雙重保護。

六、維護與安全規范

1. 日常檢查
   • 隔爆面涂防銹油，間隙≤0.1mm。
   • 風機運行正常，進出風口無堵塞。
   • 溫度傳感器誤差≤±2℃。
2. 定期試驗
   • 每3年進行一次耐壓試驗（AC 28kV/1min）。
   • 每5年更換干燥劑，檢測絕緣電阻（≥200MΩ）。
3. 應急處理
   • 超溫跳閘后，需排查負載或冷卻系統故障。
   • 隔爆外殼變形時，立即停用并返廠檢修。

七、發展趨勢

1. 智能化升級：集成紅外測溫、局放監測，實現預測性維護。
2. 節能設計：采用非晶合金鐵芯，空載損耗降低60%。
3. 輕量化材料：碳纖維復合外殼，重量減輕50%。
4. 新能源融合：支持光伏直連，適配礦井綠色供電系統。

總結：礦用防爆型干式變壓器通過本質安全設計與智能監控技術，成為礦山供電系統的核心設備。選型時需綜合考量防爆等級、環境適應性及智能需求，以確保在惡劣工況下長期穩定運行，同時降低全生命周期成本。
